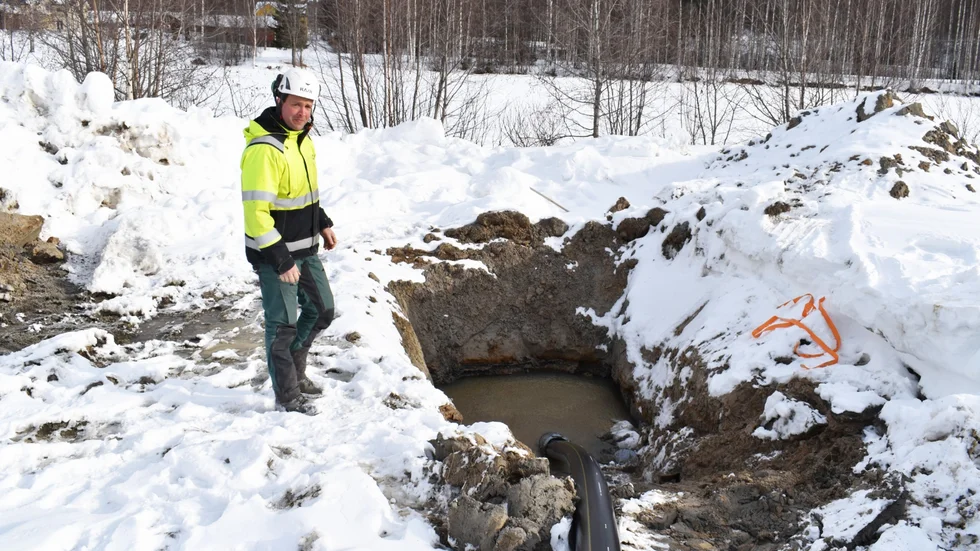

Platschef Erik Lundgren dÀr ledningen gÄr ner i marken pÄ södra sidan av Àlven.
HÀr kommer ledningen fram pÄ norra sidan av Àlven. Platsen Àr rÀtt lÄngt frÄn stranden, eftersom ledningen rÀcker sÄ lÄngt som 300 meter. Erik Lundgren visar att gasledningen hÀr har ett skyddande hölje. Klumpen som ligger till vÀnster drog kablarna genom hÄlet, den var i sin tur fÀstad vid den lÄnga borren.
I svetsboden jobbar Jimmy Ăhman (t v) med att svetsa ihop tvĂ„ rör med hjĂ€lp av vĂ€rme och hĂ„rt tryck. Till höger antecknar Christoffer Nilsson vad som görs, eftersom precis allt ska dokumenteras.
Ut frÄn svetsboden kommer den lÄnga ormen, som dras efter med hjÀlp av snöskoter.
NÀr den svarta slingan Àr 300 meter lÄng Àr den fÀrdig för att bli nerdragen i marken.
De blÄ blocken hÄller tvÄ svart/gula rör pÄ plats, och mellan ser man en svetsfog som just blivit klar.
Erik Lundgren med en bunt rör som vÀntar pÄ svetsning. De Àr 16 cm i utvÀndig diameter.
Rören har de tjockaste vÀggar som finns pÄ marknaden eftersom innehÄllet blir explosivt. De Àr 15 millimeter, och materialet Àr ett slags plast.
Jo, ni lÀste rÀtt. Den nya ledningen dras istÀllet för att grÀvas. PÄ en sammanlagd strÀcka av cirka tvÄ kilometer kommer inte ett spÄr att synas av vad som hÀnt. Snön ligger vit som vanligt, och i sommar vÀxer samma grÀs som i fjol.
Tekniken kallas styrd borrning, dÄ borren kan styras och svÀngas lite hur som helst.
- Metoden passar nÀr marken bestÄr av jord. SÄ snart det finns risk för stora stenar eller berg Àr det bÀttre att grÀva pÄ vanligt vis, sÀger platschef Erik Lundgren.
Bygget utförs av Lulefirman Berggren och Bergman. SjÀlva borrningen görs av Styrud AB.
Dras igenom av borren
- De kommer hit i omgÄngar för att borra nÄgra partier. DÄ ska vi ha förberett slingorna av rör, eftersom de ska ner i hÄlen direkt de Àr gjorda. Rören fÀsts vid borren i bortersta Ànden, och dras in i hÄlet samtidigt som borren dras tillbaka till startlÀget.
Slingorna Àr 300 meter lÄnga. De ligger i förvÀg som lÄnga svarta ormar pÄ den vita snön och dras fram med snöskoter. Rören har en yttre diameter pÄ 16 centimeter, och vÀggarna Àr 15 mm tjocka.
- De Àr i ett plastmaterial, och eftersom det ska transportera explosiv gas rÄder högsta sÀkerhetsklass, sÀger Erik Lundgren.
Starka fogar
I svetsboden hittar vi Jimmy Ăhman och Christoffer Nilsson. BĂ„da var pĂ„ en veckolĂ„ng kurs inför att det hĂ€r jobbet började, för att fĂ„ sĂ€rskild ackreditering.
Rören Àr frÄn fabrik 12 meter lÄnga, och inne i boden svetsas de ihop.
- Man vÀrmer kanterna och sammanfogar rören med stort tryck. Varje skarvning tar tar cirka en halvtimme, förklarar Jimmy.
- Skarvarna blir sÄ hÄllbara att de hÄller bÀttre Àn sjÀlva röret. Skulle du försöka dra sönder en ledning, sÄ gÄr den av nÄgon annanstans Àn vid skarven, sÀger Erik Lundgren.
SÄ hÀr ser borraggregatet ut.
NÀr ytterligare nÄgon slinga Àr förberedd kommer borrfirman pÄ ett nytt besök med sin specialmaskin.
- Borrhuvudet ser inte ut som en traditionell borr, utan mera som en skopa. Den trÀnger undan jorden och trycker ihop den med hjÀlp av vatten och bentonit. Detta bildar ett tjockt hölje runt ledningen, och blir som ett skydd.
Inget material tas alltsÄ ut frÄn hÄlet.
Borren nÄr som lÀngst 300 meter. Den Àr av stÄl, men ledad pÄ mÄnga stÀllen.
Styrs uppifrÄn
- Genom att den kan svÀnga kan den i princip dra ivÀg vart som helst. Den styrs av en anstÀlld som gÄr uppe pÄ marken, ovanför borrhuvudet. Denne följer kartor över hur ledningen ska gÄ, och sprayar fÀrg pÄ marken dÀr borren passerat, sÀger Erik Lundgren.
EfterÄt kommer Ànnu en personal med gps-utrustning, som kartlÀgger ledningens slutliga lÀge bÄde höjdmÀssigt och i sidled. PÄ sÄ vis vet kommunen i efterhand precis var den har sin ledning.
Klarar inte sten
Metoden passar bara för jord.
- Skulle det dyka upp nĂ„gon större sten försöker man i första hand gĂ„ runt den. Ăr den för stor fĂ„r vi ta dit vĂ„ra maskiner, grĂ€va bort stenen och fylla igen med vanlig jord.
DÀr ledningen gÄr under vÀgar Àr det vÀrre med bÄde tjÀle och fyllandsmaterial. SÄ dÀr anvÀnder man en traditionell rak borr.
Gasledningen blir 3,6 kilometer lÄng. Cirka tvÄ kilometer blir borrad, och resten grÀvd pÄ vanligt vis. GrÀvning ska frÀmst ske pÄ Fabrikens omrÄde, samt vÀster om BockholmsvÀgen mot biogasverket. DÀr bedöms risken för berg/sten vara för stor.
De hade flytvÀstar och en rÀddningsbÄt stod beredd
Berggren och Bergman har sex anstÀllda pÄ plats. Jobbet började i slutet av februari och ska vara klart i sommar.
- Det Àr ingen nackdel att göra det pÄ vintern.
En sÀrskild fördel var isen pÄ SkellefteÀlven, nÀr borrhuvudet skulle styras.
- Killarna bar flytvÀstar och det fanns sÀkerhetsbÄt pÄ plats. Men de gick inte ner sig. I mitten av ÀlvfÄran var det dock öppet vatten sÄ dÀr fick borren gÄ sjÀlv utan ledsagning en bit.
Ligger djupt
Ledningen ligger fem meter under Àlvens botten, vilket innebÀr tio meter under vattenytan. Man har tagit till ordentligt sÄ den inte ska kunna flyta loss och fastna i nÄgot ankare.
- Under Àlven har vi ocksÄ lagt ett sÀrskilt skyddsrör runt gasröret, sÄ dÀr Àr det ett extra skydd.
I övrig mark ligger ledningen 1,5 meter under jord.
Ovanlig metod
Ăn Ă€r det ovanligt att anvĂ€nda styrd borrning, men Erik Lundgren tror det Ă€r en metod som kommer. Den stora fördelen Ă€r att man inte förstör marken. Metoden kan anvĂ€ndas Ă€ven för el-, vatten- och avloppsledningar.
